Dieter's Lochkamera Seite

Meine Kameras

Diese Seite zeigt die Kameras, mit denen ich bisher gearbeitet habe. Nicht alle davon besitze ich noch bzw. werden noch genutzt.

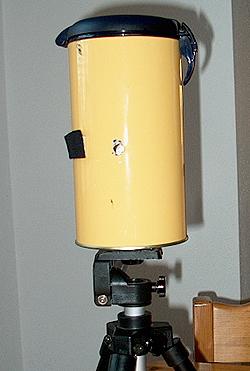

Röhrenkamera
Die Röhrenkamera ist ein Eigenbau aus einer gewöhnlichen Kaffeedose. Sie ist zur Aufnahme von Fotopapier der Größe 18 x 24 cm gedacht. Der Durchmesser der Dose, mithin also die "Brennweite", beträgt gut 10 cm. Das Pinhole hat einen Durchmesser von 0,4 mm, was zu einer Blende von ca. 250 führt.
Eine Baubeschreibung der Kamera findet sich hier.

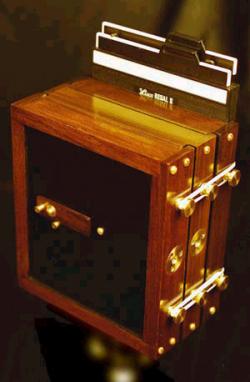

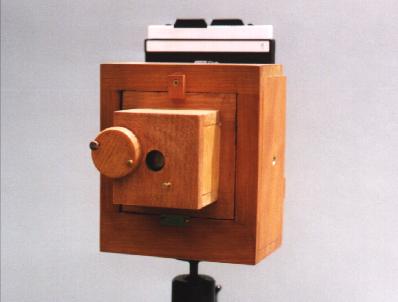

Zero 4x5" Multiformat System
Das neue (nunmehr dritte) Kameramodell von Zero Image Co., der selben Firma, die die Zero2000 und die Zero 6x9 Multiformat (siehe weiter unten) herstellt. Wieder eine schöne, edel verarbeitete, sehr funktionelle und mit faszinierenden Details ausgestattete Kamera.
Die Kamera ist für Planfilm der Größe 4x5" (auch 9x12 cm ist wegen gleicher Außenmaße der Planfilmkassetten möglich) ausgelegt und bietet somit die Möglichkeit, eine Vielzahl von SW- und Farb-Filmen verwenden zu können.
Die Kamera ist in Modulbauweise aufgebaut. Das Grundelement besitzt eine Brennweite von 25 mm. Durch einzeln erhältliche Brennweitenmodule kann die Brennweite in 25 mm - Schritten beliebig erhöht werden. 2 dieser Elemente habe ich dazu erworben, so daß ich mit meinem Exemplar also Brennweiten von 25 mm, 50 mm und 75 mm realisieren kann. Von Seiten der Firma wurde mir hierzu gleich ein passender "Objektiv-Revolver" mit den zugehörigen Aufnahmelöchern sowie 3 passenden Zonenplatten eingebaut. Die zu den genannten Brennweiten gehörenden Pinhole-Blenden sind 138, 176 und 216. Die Werte der Zonenplatten sind analog (Anzahl Zonen/Blende) 11/43, 21/45 und 33/44.
Die Kamera macht einen hervorragenden Eindruck. Edles Holz, gute Verarbeitung und ein einfacher aber funktionierender Verschluß. Der optional für alle Zeros erhältliche Drahtauslöserverschluß und die Dosenlibelle können auch nachträglich angebaut werden. Natürlich fehlt auch die erforderliche Anzahl von Stativ-Anschlüßen für Hoch- oder Querformat nicht
Informationen für Interessierte unter http://www.zeroimage.com

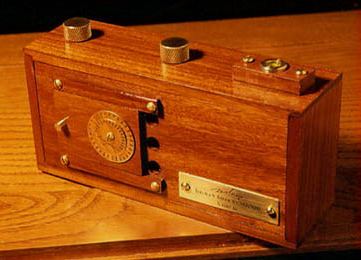

Zero 6x9 Multiformat
Die zweite Kamera von Zero Image Co., der selben Firma, die die Zero2000 (siehe weiter unten) herstellt. Genauso schön, sehr funktionell und mit faszinierenden Details, wie Verschlußauslösung über Drahtauslöser, 4 Filmformate voreinstellbar (6x4,5, 6x6, 6x7, 6x9), Dosenlibelle zur waagerechten Aufstellung, Belichtungszeitenrechner, Stativanschluß.
Die Kamera ist für Rollfilm der Größe 120 ausgelegt und bietet somit die Möglichkeit, alle auf dem Markt gängigen SW- und Farb-Filme verwenden zu können.
Die Blende beträgt 1:235 bei einer Brennweite von 40 mm, das Pinhole hat einen Durchmesser von 0,17 mm und es wird je nach Formateinstellung ein horizontaler Bildwinkel von ca. 59 - ca. 100 Grad erzielt.
Die Kamera macht einen hervorragenden Eindruck. Edles Holz, gute Verarbeitung und ein durchdachter, funktionierender Verschlußmechanismus. Kleinere Fehler der ersten Serie der Zero2000 (Blendenrechner, falsche Lage des Bildfensters) wurden bei der neuen Kamera behoben.
Informationen für Interessierte unter http://www.zeroimage.com

Zero2000
Eine wunderschöne vorgefertigte Holzkamera aus Hongkong - zu einem unglaublichen Preis. Die Kamera ist für Rollfilm der Größe 120 ausgelegt und bietet somit die Möglichkeit, alle auf dem Markt gängigen SW- und Farb-Filme verwenden zu können.
Die Blende beträgt 1:138 bei einer Brennweite von 25 mm, das Pinhole hat einen Durchmesser von 0,18 mm und es wird ein Bildwinkel von ca. 100 Grad erzielt.
Informationen für Interessierte unter http://www.zeroimage.com

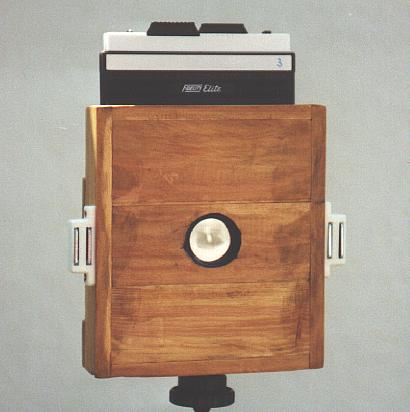

Ultraweitwinkel-Kamera für 4 x 5 "
Ein Eigenbau. Es handelt sich um eine Holzkonstruktion, die der Bender-Kamera ähnelt, jedoch keine veränderliche Brennweite besitzt.
Sie nimmt ebenfalls Planfilmkassetten der Größe 4 x 5 " auf und kann damit sowohl mit Farbnegativ-, Farbdia- und SW-Filmen wie auch mit Fotopapieren bestückt werden.
Die Blende beträgt 1:136 bei einer Brennweite von ca. 30 mm, das Pinhole hat einen Durchmesser von 0,22 mm und es wird ein Bildwinkel von rund 120 Grad erzielt.

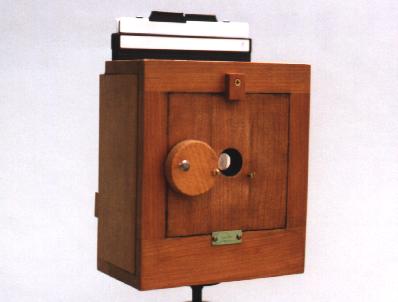

Bender Kamera 4 x 5 "
Kamerabausatz der Fa. Bender Photographic Inc. in Leavenworth, USA. Weiter Informationen gibt es unter http://www.benderphoto.com.
Die Kamera ist für Planfilmkassetten der Größe 4 x 5 inch ausgelegt und bietet damit die Möglichkeit, mehrere Aufnahmen zu machen, bevor man zurück in die Dunkelkammer muß.
Die Kamera wurde von mir beim Bau etwas modifiziert und entspricht nicht mehr ganz dem Original. Sie bietet 2 verschiedene Brennweiten, nämlich 65 und 114 mm, was zu Bildfeldern von ca. 88 und 58 Grad (also einmal kräftiges, einmal leichtes Weitwinkel) führt. Die dazugehörigen Durchmesser der Aufnahmeöffnungen sind 0.32 und 0.4 mm. Somit betragen die Blendenwerte 203 und 280.

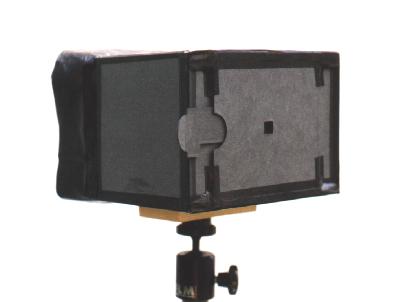

Kartonkamera 13 x 18 cm
Kamerabausatz aus schwarzem Karton mit einer Brennweite von 20 cm und für Filme oder Papiere der Größe 13 x 18 cm. Die Aufnahmeöffnung misst ca. 0,5 mm, was einer Blende von ca. 400 entspricht. Die Kamera entstammt einem Bausatz, welcher in Buchform verkauft wird.

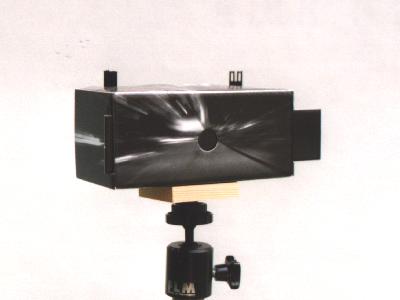

Olpe Kartonkamera 6 x 9 cm
Kamera-Bausatz aus Karton, der von der Fa. Olpe - Optische Spiele und Feinkartonagen - in Basel hergestellt und z.B. vom Brenner Fotoversand oder von Monochrom vertrieben wird.
Die Kamera ist für Rollfilm der Größe 120 ausgelegt und bietet somit die Möglichkeit, alle auf dem Markt gängigen SW- und Farb-Filme verwenden zu können.
Die Blende beträgt 1:226, das Pinhole hat einen Durchmesser von 0,3 mm und es wird ein Bildwinkel von horizontal 72 und vertikal 40 Grad erzielt.

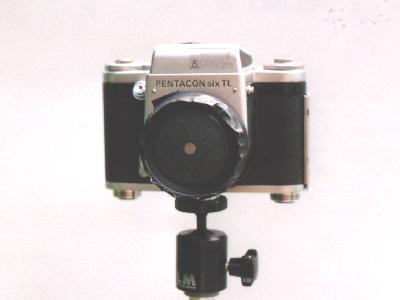

Mittelformatkamera 6 x 6
Es handelt sich um eine handelsübliche Kamera, eine Pentacon Six, die lediglich ohne Objektiv eingesetzt wird. Stattdessen kommt das Pinhole in einen Kameragehäusedeckel. Die Brennweite liegt bei 75 mm, das Pinhole hat 0.259 mm Durchmesser, der Blendenwert ist 290.

Zuletzt aktualisiert am: 11.01.2003
